回転機の故障を未然に防いで保全コストと人手を低減します。

特徴

✅独自の判定基準値（Q値）により、ベアリング異常の早期発見で
　ダウンタイムを削減

✅保全業務の軽減と安全対応でメンテナンスコストを削減

✅当社独自の診断技術により、インバータキャリア振動ノイズをカット

wiserot_1

システムの特長と機能

✅バッテリを搭載した無線センサのため既設設備への設置が容易。

✅配線が困難な箇所でも計測が可能。

✅各種振動値（加速度・速度・変位）によるトレンド監視が可能。

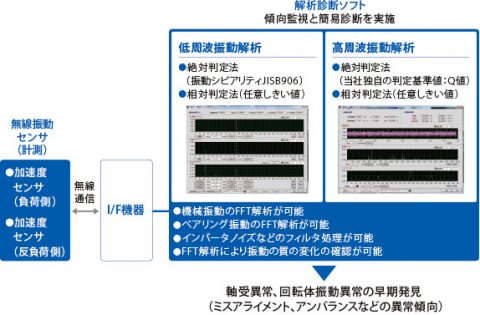

wiserot_2

システム構成

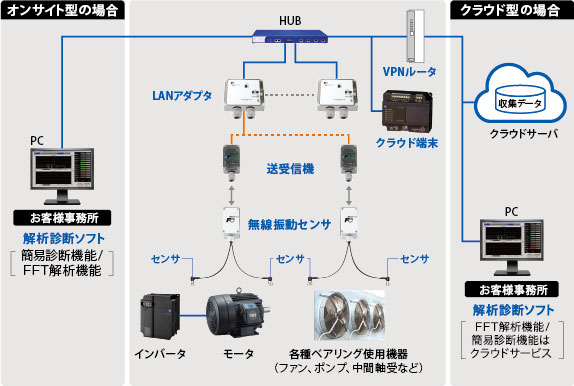

wiserot_3

回転振動診断フロー

【故障予兆監視システムWiserotの導入】

▼

【精密診断】
　　　　　　　　　　〇システムによる日常・定期点検　　　　　　　　　　　
　　　　　〇各種振動値（加速度・速度・変位）によるトレンド監視　　　　　
　　　〇当社独自の判定基準値（Q値）による診断

▼

【精密診断】
〇異常傾向確認
〇現地での精密診断

▼

【保全補修・更新】
〇修復作業を実施
〇劣化・余寿命を診断
〇巻替、置換などを更新

診断対象
（診断適応範囲：回転機一般、対象回転数〔600 〜3,600miｎｰ1〕、軸受診断は転がり軸受）

診断項目	計測帯域	振動種類	判定項目	判定基準
回転機械の振動	低周波（10～250Hz）	速度〔mm/s〕	実効値	振動評価基準（JIS B906）に準拠した絶対判定
回転機械の振動	低周波（10～250Hz）	変位〔μm〕	オーバオール、回転数成分（n）、電磁成分（2f ）	相対判定
軸受けベアリングの振動	高周波（1k～10kHz）	加速度〔G〕	実効値	相対判定
軸受けベアリングの振動	高周波（1k～10kHz）	加速度〔G〕	Q 値（軸受診断評価値）	当社独自規格による転がり軸受け絶対判定

※ 様々な現場の状況に対応できるよう、ユーザによるしきい値設定を変更できます。

仕様

無線仕様（日本国内）＊1	315MHz帯域の特定小電力無線　通信距離は約20m（設置環境による変動あり）
計測仕様	低周波： 10 ～250Hz　ただし1μm以上が計測範囲高周波： 1k ～10kHz オプション：回転機表面温度計測付センサ対応可
防塵／防水構造	IP53相当
使用温度	本体部： 0～60℃、センサ部： 0～100℃
測定周期	1回/日の計測、または1回/日の測定を推奨
電池寿命	1回/ 日の計測で約2年（実用参考値） ※専用電池を採用
取付け	①ねじ固定式（回転機側にM6のねじ穴が必要） ②マグネット式
対応国	EU、インド、シンガポール、タイ、マレーシア、インドネシア、台湾、中国。その他、随時対応中。

＊１：無線周波数帯は各国の規格が適用になります。

防爆タイプ

設置場所に応じて防爆構造を備えた機器を用意しています。耐圧防爆構造のEx db II B＋H2T4 Gbで、第一類危険場所および第二類危険場所の範囲で適用可能。本体はアルミニウム鋳物で、上部カバーは無線通信を考慮してポリカーボネートを採用しています。

防爆認証
（１）IEC 60079-0/1/11
（２）EN 60079-0/1/11
（３）JINIOSH-TR-46-1、2、6 : 2015

防爆構造
無線センサ：Ex db [ia Ga] IIB＋H2 T4 Gb
送受信機：Ex db IIB＋H2 T4 Gb
