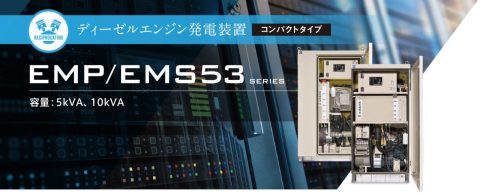

ディーゼルエンジン発電機【コンパクトタイプ】
特徴
縦型キュービクル構造を採用。荒天や気温の変化にも対応可能。
タンク増設(オプション)で、最大72時間の連続運転が可能。
停電検出後40秒以内に自動で始動し、商用電源から発電電源に切換え。復電後は自動で商用電源に戻り停止。
事前設定した時刻にテスト運転を開始し、最良の状態で待機。
小出力発電設備*につき、有資格者が不要
* 小出力発電設備とは、1台の出力容量が10kW未満の発電設備を示します。
騒音レベル55dB(A)と夜間でも安心。
振動に強い構造であり、ビルの屋上にも安心設置。
仕様
共通仕様
種類 | 保安用 | |
---|---|---|
構造 | キュービクル | |
使用条件 | 温度 | -5℃~+40℃(オプションにて-15℃対応可能) |
湿度 | 85%以下 | |
高度 | 海抜150m以下(左記を超える場合は出力が低減します) | |
設置 | 場所 | 屋外、屋内 |
方式 | 定置形 | |
運転方式 | マイコン制御による全自動運転方式 盤面スイッチによる手動運転方式兼用 自動保守運転機能付き(工場出荷時は4週間設定、1~8週間設定可能) |
|
始動時間 | 停電より負荷投入まで40秒以内 | |
制御盤 | 方式 | 閉鎖形(搭載) |
構成 | 自動始動装置、保護装置、励磁装置、主回路開閉器、計測装置、自動電圧調整器、自動充電器付き、電源切換装置 | |
計器類 | 交流電流計、交流電圧計、周波数計、回転速度、積算運転時間 (全てデジタル) | |
塗装色 | マンセル5Y7/1(全つや) |
※ この製品は保安用にご使用いただけます。但し、防災用には使用できません。
保護警報
下記保護機能を設けており、故障時に警報を出してディーゼル機関を停止させます。
保護項目 動作 | 機関停止 | 表示 | |
---|---|---|---|
油圧低下 | ◯ | 赤色 | |
水温上昇 | ◯ | 赤色 | |
過回転 | ◯ | 赤色 | |
始動渋滞 | ◯ | 赤色 | |
過電流 | ◯ | 赤色 | |
CPU異常 | ◯ | 赤色 | |
発電電圧異常 | ◯ | 赤色 | |
充電器故障 | - | 橙色 | |
油面低下 | - | 橙色 |
外形図

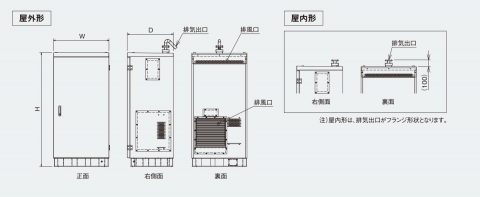

普通騒音型【EMP5305A・EMP5310】
超低騒音型【EMS5310】
外形寸法・質量
[単位:mm]
EMP5305A | EMP5310 | EMS5310 | |
---|---|---|---|
W | 900 | 1140 | |
D | 750 | 970 | |
H | 1850 | 1950 | |
乾燥 質量 |
605kg | 610kg | 810kg |
必要換気量
[単位:㎥/h]
EMP5305A | EMP5310 | EMS5310 | |
---|---|---|---|
50Hz | 3400 | 3600 | |
60Hz | 4050 | 4300 |
