Dy-SOFTのメリット
作業効率化、省スペース化が可能に
Dy-SOFTは他社相当品より曲げ半径が小さいくセパレータが無く,口出し作業の効率化が図れます。
(他社4Dに対しDy-SOFTは2D)※D=電線外径
高柔軟性ビニル電線の採用により,曲げた際に被覆がしわになりにくいです。

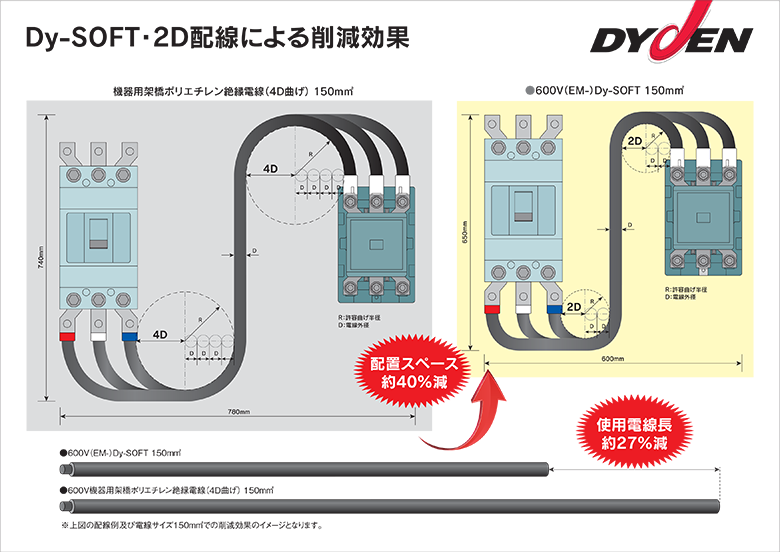

Dy-SOFT・2D配線削減効果
Dy-SOFT
Dy-softの特徴
-
導体の細線構成、高柔軟性ビニル絶縁の採用により、優れた柔軟性を有しています。優れた柔軟性により、狭い機器内での配線作業の効率化、曲げ半径の低減による機器内の省スペース化が可能となります。
-
優れた耐熱性、難燃性、耐油性を有していますので、機器内配線に最適です。
-
国内規格(電気用品安全法)、国際規格(UL、cUL、CEマーキング)適合品で、国内向機器、輸出用機器のいずれにも使用できます。
-
高柔軟性ビニル絶縁体は、DOPフリー、鉛を含まないRoHS指令対応品です。
600V,1500V EM-Dy-SOFT
EM-Dy-SOFTの特徴
-
導体の細線構成、高柔軟性絶縁体の採用により、優れた柔軟性を有しています。優れた柔軟性により、狭い機器内での配線作業の効率化、曲げ半径の低減による機器内の省スペース化が可能となります。
-
優れた耐熱性を有していますので、機器内配線に最適です。
-
絶縁体は電気用品安全法に定められた耐燃性架橋ポリエチレン混合物に適合し、塩ビと同等の難燃性を有しています。
-
-40℃でも柔軟性に優れており、-40℃の低温環境でも使用できます。
-
絶縁体は、ノンハロゲン・無リン・RoHs指令対応品で、環境に優しい材料でエコ電線として使用できます。
-
燃焼時の発煙量が少なく、有害ガスを発生しません。
Dy-softについて

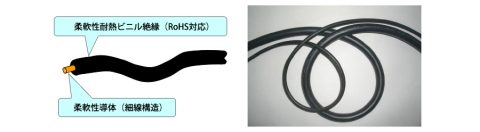

構造図
電線仕様・認証
認証 | 電気用品 | UL AWM | CSA AWM | TUV CEマーキング |
---|---|---|---|---|
適用規格 適用安全規格 |
電気用品安全法 | UL 758 | C22.2 No.210 | EN50525-2-31 |
形式記号 | H-KIV | UL STYLE 1015 | Ⅰ,A/B Oil Resistant | H07V-K |
定格電圧 | 600V | 600V | 600V | 450/750V |
定格温度 | 75℃ | 105℃ | 105℃ | 70℃ |
難燃性 | JIS C 3005 | VW-1 | FT1 | EN50265-2-1 |
構造表
サイズ (mm2) |
計算断面積 (mm2) |
導体構成 (本/mm) |
導体外径 (約mm) |
絶縁厚 (mm) |
仕上外径 (約mm) |
概算質量 (kg/km) |
---|---|---|---|---|---|---|
2 | 1.93 | 24/0.32 | 1.8 | 0.85 | 3.5 | 28 |
3.5 | 3.62 | 45/0.32 | 2.4 | 0.85 | 4.1 | 45 |
5.5 | 5.47 | 68/0.32 | 3.0 | 1.0 | 5.0 | 67 |
8 | 7.72 | 96/0.32 | 3.5 | 1.2 | 5.9 | 95 |
14 | 13.51 | 168/0.32 | 4.7 | 1.7 | 8.1 | 170 |
22 | 21.71 | 5/54/0.32 | 6.0 | 1.7 | 9.4 | 255 |
38 | 36.03 | 7/64/0.32 | 8.3 | 1.8 | 11.9 | 430 |
60 | 57.99 | 7/103/0.32 | 10.6 | 2.3 | 15.2 | 690 |
80 | 79.38 | 7/141/0.32 | 12.4 | 2.3 | 17.0 | 915 |
100 | 97.96 | 7/174/0.32 | 13.7 | 2.3 | 18.3 | 1,110 |
150 | 141.87 | 7/252/0.32 | 16.5 | 2.7 | 21.9 | 1,590 |
200 | 193.10 | 7/343/0.32 | 19.3 | 2.7 | 24.7 | 2,120 |
250 | 247.55 | 19/162/0.32 | 21.9 | 2.7 | 27.3 | 2,640 |
325 | 320.90 | 19/210/0.32 | 24.9 | 3.1 | 31.1 | 3,420 |
600V,1500V EM-Dy-SOFTについて

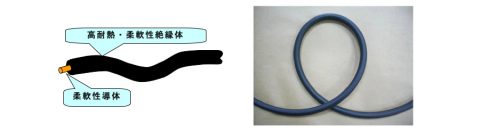

構造図
構造表
600V EM-Dy-SOFT
サイズ (mm2) |
計算断面積 (mm2) |
導体構成 (本/mm) |
導体外径 (約mm) |
絶縁厚 (mm) |
仕上外径 (約mm) |
概算質量 (kg/km) |
---|---|---|---|---|---|---|
2 | 1.93 | 24/0.32 | 1.8 | 0.8 | 3.4 | 26 |
3.5 | 3.62 | 45/0.32 | 2.4 | 0.8 | 4.0 | 43 |
5.5 | 5.47 | 68/0.32 | 3.0 | 1.0 | 5.0 | 66 |
8 | 7.72 | 96/0.32 | 3.5 | 1.0 | 5.5 | 90 |
14 | 13.51 | 168/0.32 | 4.7 | 1.0 | 6.7 | 145 |
22 | 21.71 | 5/54/0.32 | 6.0 | 1.2 | 8.4 | 235 |
38 | 36.03 | 7/64/0.32 | 8.3 | 1.2 | 10.7 | 395 |
60 | 57.99 | 7/103/0.32 | 10.6 | 1.5 | 13.6 | 630 |
80 | 79.38 | 7/141/0.32 | 12.4 | 1.5 | 15.4 | 845 |
100 | 97.96 | 7/174/0.32 | 13.7 | 2.0 | 17.7 | 1,070 |
150 | 141.87 | 7/252/0.32 | 16.5 | 2.0 | 20.5 | 1,510 |
200 | 193.10 | 7/343/0.32 | 19.3 | 2.5 | 24.3 | 2,070 |
250 | 247.55 | 19/162/0.32 | 21.9 | 2.5 | 26.9 | 2,580 |
325 | 320.90 | 19/210/0.32 | 24.9 | 2.5 | 29.9 | 3,310 |
1500V EM-Dy-SOFT
サイズ (mm2) |
計算断面積 (mm2) |
導体構成 (本/mm) |
導体外径 (約mm) |
絶縁厚 (mm) |
仕上外径 (約mm) |
概算質量 (kg/km) |
---|---|---|---|---|---|---|
2 | 1.93 | 24/0.32 | 1.8 | 2.0 | 5.8 | 48 |
3.5 | 3.62 | 45/0.32 | 2.4 | 2.0 | 6.4 | 70 |
5.5 | 5.47 | 68/0.32 | 3.0 | 2.0 | 7.0 | 90 |
8 | 7.72 | 96/0.32 | 3.5 | 2.0 | 7.5 | 115 |
14 | 13.51 | 168/0.32 | 4.7 | 2.0 | 8.7 | 180 |
22 | 21.71 | 5/54/0.32 | 6.0 | 2.0 | 10.0 | 260 |
38 | 36.03 | 7/64/0.32 | 8.3 | 2.0 | 12.3 | 430 |
60 | 57.99 | 7/103/0.32 | 10.6 | 2.5 | 15.6 | 690 |
100 | 97.96 | 7/174/0.32 | 13.7 | 2.5 | 18.7 | 1,100 |
150 | 141.87 | 7/252/0.32 | 16.5 | 2.5 | 21.5 | 1,550 |
200 | 193.10 | 7/343/0.32 | 19.3 | 3.0 | 25.3 | 2,120 |
250 | 247.55 | 19/162/0.32 | 21.9 | 3.0 | 27.9 | 2,640 |
325 | 320.90 | 19/210/0.32 | 24.9 | 3.0 | 30.9 | 3,370 |
表面表示
Dy-SOFT
E91337-S AWM 1015 VW-1 105℃ 600V Ⅰ A/B FT1 O DYDEN
CE H07V-K 450/750V DYDEN Dy-SOFT (SIZE) <PS>E DYDEN H
※ 2mm2・3.5mm2・5.5mm2・8mm2 及び325mm2 はCE マーキング対象外,150mm2 以上はPSE マーキング対象外です。
・600V EM-Dy-SOFT
600V EM-Dy-SOFT (SIZE) TAINEN <PS>E DYDEN
※ 150mm2 以上はPSE マーキング対象外です。

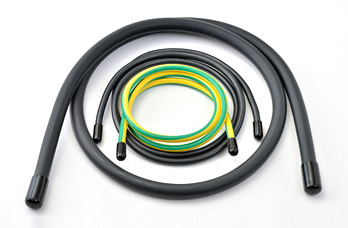

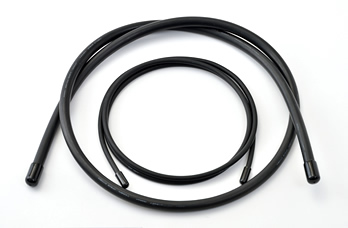

ラインアップ
一度現物を手にとってみませんか
サンプル対応可能
当社ではDy-SOFTのサンプルをご準備しております。一度手にとって超柔軟を感じてみてください。
サンプルのご要望はお気軽に下記お問い合わせフォームよりお申し付けください。
