メッシュタイプシールドテントは「イキソルメッシュ」

電磁波シールド材「イキソルメッシュ」

シールドテント・テント型簡易暗室

メッシュタイプシールドテントは「イキソルメッシュ」

シールド性能、ダントツ。
イキソルラボとイキソルメッシュはその性能とコスト、そして利便性からEMC業界のプロフェッショナルに支持されています。
(本製品は現在庫を以て販売終了となります。より高性能で安価なイキソルラがおすすめです)

【イキソルメッシュより安価でシールド性能が欲しい!】イキソルラボの専用ページはこちらから↓

本製品イキソルメッシュは現在庫を以て販売を終了します。 より高性能で安価なイキソルラボをおすすめします。

シールドテントスライド



まず最初に。

電磁波シールドとは…

携帯電話・パソコン・家庭電化製品・ハイブリット車から衛星通信にいたるまで、私たちはたくさんの電磁波に囲まれて生活しています。
電磁波は、ノイズによる精密機械の誤作動や情報漏洩、身体に対する影響など、様々な障害を引き起こす新たな環境問題となっています。
電磁波による障害を回避するには,私たちの周りの電磁波の環境を把握し,安全な電磁波シールド対策(電磁波遮蔽:RF遮蔽)をする必要があります。

携帯電話・パソコン・家庭電化製品・ハイブリット車から衛星通信にいたるまで、私たちはたくさんの電磁波に囲まれて生活しています。電磁波は、ノイズによる精密機械の誤作動や情報漏洩、身体に対する影響など、様々な障害を引き起こす新たな環境問題となっています。電磁波による障害を回避するには,私たちの周りの電磁波の環境を把握し,安全な電磁波シールド対策(電磁波遮蔽:RF遮蔽)をする必要があります。

シールド空間の課題。

製品開発現場には、様々な課題がつきつけられています。
そのなかで、正確でスピーディーな開発環境は、時代と現場の要請と言えるものです。

開発時間の圧縮や低コスト化を意識したことはありませんか?

電磁波シールド材イキソルメッシュはその全てを解決します。

  • △ 社内の電磁波シールドルームの順番や申請が面倒なことはありませんか?
  • △ 社内の電磁波シールドルームが使いたくてもすぐ使えないことはありませんか?
  • △ サイトや工業試験場へ何度も足を運んだ事ありませんか?
  • △ 電磁波シールド空間を手作りしたことはありませんか?
  • △ 電磁波シールドルームのコストを高額だと思ったことはありませんか?
  • △ ケーブルに金属箔をグルグル手巻きしたことはありませんか?
  • △ 今まで繊維系のシールド材で性能が劣化したことはありませんか?
  • △ 金属電磁波シールドボックスが使わない時邪魔になったことはありませんか?

安価で簡単でスピーディーな開発を。

電磁波シールド材イキソルメッシュが使われる理由。
  • 多くの採用実績
  • 金属ボックスの約半分の安価設定
  • 電磁波シールド材イキソルメッシュは50dB以上(100kHz-6GHz)
  • YKKの専用ファスナーで、開口部もしっかりシールド
  • EUTに合わせた標準6種類ボックス
  • その他カスタマイズも可能
  • 自分の机の上がすぐ電磁波シールド空間になる
  • オフィスの空き空間に簡単設置
  • 移動が簡単
  • 使い終わったら片づけ可能
  • 通気性によりEUT放熱対策も可能
  • 視認性によりEUTや機器の動作状況が確認可能
  • 生地は簡単にはさみでカットが可能。現場で自由にカスタマイズも可能
  • ケーブル放射ノイズ対策も専用チューブで簡単に対策可能。
  • ケーブルに金属箔をグルグル手巻きする必要なし

イキソル(富山弁)=息が反る=びっくりする。驚く。という意味です。

電磁波シールド材テント

■イキソルボックスシールドテント

使いたいときにすぐ使える電磁波シールド材イキソルメッシュボックスに新ラインアップ登場。
さらに安価に選びやすくなりました。

詳しくはこちら

電磁波シールドテントイキソルボックス

電磁波シールドテントイキソルチューブ

■イキソルチューブ

ケーブルに巻いてファスナーで一発開閉。
柔らかい電磁波シールド材イキソルメッシュはケーブルの引き回しも簡単です。

詳しくはこちら

電磁波シールドテントイキソルチューブ

電磁波シールドテントイキソルメッシュ

■イキソルメッシュ生地

電磁波シールド材イキソルメッシュは生地だけでもご利用いただけます。
規定寸法を超える場合はご相談ください。対応可能です。

詳しくはこちら

シールドテントに使用する電磁波シールド材料イキソルメッシュ









外来波シールドの様子(100kHz-1GHz→ラジオ・テレビ・携帯電話・無線等)

外来波を簡単に電磁波シールドして、測定環境を整えます。
■電磁波シールド材イキソルメッシュ DTM-555-2

外来波環境でアンテナが電磁波シールド材イキソルメッシュの外部にある場合と内部にある場合を比較しました。

動画を再生するには、videoタグをサポートしたブラウザが必要です。

こんなに簡単。電磁波シールド材イキソルメッシュの組立方法

富山電気ビルの電磁波シールドテントはすべてのサイズで同様の組立方法です。

電磁波シールド材イキソルメッシュと今までの繊維系シールド材との違い

電磁波シールド材イキソルメッシュと
今までの繊維系電磁波シールド材との違い

『生地が違います』

繊維に金属箔をカバーリングした特殊な金属糸から生産

金属量が断然多い電磁波シールド材イキソルメッシュは、高い電磁波シールド性能と、繊維の柔軟性・強度を兼ね備えています。

富山電気ビルの電磁波シールドテントは繊維に金属箔をカバーリングした特殊な金属糸から生産

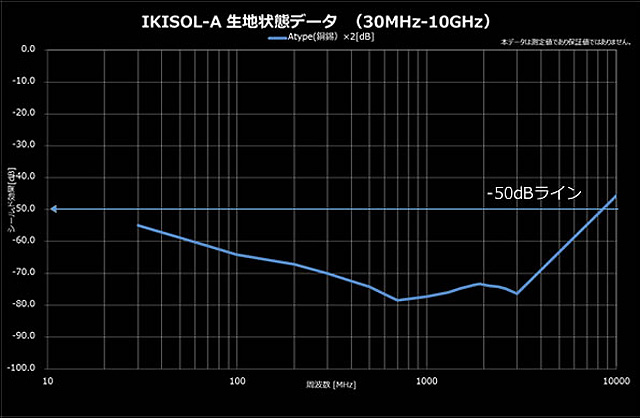

電磁波シールド材イキソルメッシュ 生地2重状態での電磁波シールド性能

電磁波シールド材イキソルメッシュは広帯域で高いシールド性能を発揮します。

電磁波シールド材料イキソルメッシュ

電磁波シールドテントイキソルメッシュの電磁波シールド性能


電磁波シールド材イキソルメッシュと
今までの繊維系電磁波シールド材との違い

『従来素材との違いのまとめ』

  電磁波シールド材
イキソルメッシュ
メッキ布 金属箔
表面抵抗(/□) 0.004Ω 0.05Ω 0.003Ω
加工性 立体加工可能・はんだも可能 立体加工可能 不可能 ×
透視性 あり メッシュが粗ければあり なし ×
通気性 あり あり なし ×
開口部 専用ファスナーあり 汎用ファスナー類 なし ×

※自社調べ

ご採用アプリケーション

電磁波シールド材イキソルメッシュは
研究開発のスピードアップを可能にします。

使いたいときに机の上がすぐ電磁波シールド空間に。使い終わったらすぐ片づけられます。
自分の
机の上で。

コンパクト電磁波シールドボックス

EUTの簡易測定を机の上で。
コンパクトサイズの電磁波シールド材イキソルメッシュシールドボックスは簡単に組み立て可能です。

富山電気ビルの電磁波シールドテントコンパクト電磁波シールドボックス
オフィスや研究所の空きスペースにすぐ電磁波シールド空間を。移動・片づけも簡単です。
オフィスや
研究所で。

電磁波シールドボックス
電磁波シールドテント
カスタム5面体

移動・片づけが可能。
高い通気性、透視性がありますので、照明、空調・強制排気が不要なシールド空間を安価で簡単に、構築することができます。

富山電気ビルの電磁波シールドボックス・電磁波シールドテント・カスタム5面体
ケーブルに金属箔をグルグル巻く必要もありません。
設備ケーブルに。

電磁波シールドチューブ

移動・片づけが可能。
高い通気性、透視性がありますので、照明、空調・強制排気が不要なシールド空間を安価で簡単に、構築することができます。

富山電気ビルの電磁波シールドテントと電磁波シールドチューブ

(従来品)
・施工面倒
・固い
→ケーブル配線作業非効率

従来品

(電磁波シールド材イキソルメッシュ)
○高性能→高い検査信頼性
○柔らかい+ファスナー開閉
→作業効率向上

富山電気ビルの電磁波シールド材料イキソルメッシュ

電磁波シールド材イキソルメッシュの電磁波シールドチューブはファスナーで簡単に開閉ができます。
可動部や
ACアダプタに。

電磁波シールドチューブ
カスタム加工

フレキシブルな電磁波シールド材イキソルメッシュは可動部にも最適。
またACアダプタもくるっと、簡単に電磁波シールドができます。

富山電気ビルの電磁波シールドチューブ・カスタム加工
オフィスや研究所の空きスペースにすぐシールド空間を。移動・片づけも簡単です。
放熱する
ターゲットに。

電磁波シールド生地
電磁波シールドボックス
カスタム加工品

高い通気性がありますので、放熱するターゲットでも電磁波シールドが可能です。
サーキュレーターの追加設置で排気効果を上げることも可能です。

富山電気ビルの電磁波シールドテント・電磁波シールドボックス・カスタム加工品富山電気ビルの電磁波シールド材料の内、電磁波シールド生地・電磁波シールドボックス・カスタム加工品
あれば便利な電磁波シールド材イキソルメッシュ。常備品としてお使いいただいています。
電波暗室内で。

電磁波シールドボックス
電磁波シールドチューブ
拡張シールドウォール

電波暗室内での各種試験時。
ターゲット以外の試験装置や、現場内ケーブルを電磁波シールド材イキソルメッシュなら簡単に電磁波シールドができます。
持ち運び・収納性も抜群です。

電波暗室内での各種試験時

シールドルーム 電波暗室と電磁波シールドボックス・電磁波シールドチューブ・拡張シールドウォール
通気性のある電磁波シールド材イキソルメッシュで今までの電磁波シールドボックスではできなかった試験を。
恒温槽で。

コンパクトシールドボックス

通気性抜群の電磁波シールド材イキソルメッシュは-30℃~+70℃の温度試験をクリア。
ターゲットをシールドした状態のまま恒温槽試験器へ入れることができます。

コンパクトシールドボックス

富山電気ビルの電磁波シールドテントのうち、コンパクトシールドボックス温度試験
優れた性能から全国の基地に配備されています。
医療用
ヘリコプター。

電磁波シールドボックス
電磁波シールドチューブ カスタム加工品

通気性抜群の電磁波シールド材イキソルメッシュは-30℃~+70℃の温度試験をクリア。
ターゲットをシールドした状態のまま恒温槽試験器へ入れることができます。

電磁波シールド材料イキソルメッシュの電磁波シールドボックス・電磁波シールドチューブ カスタム加工品




放射/伝導エミッション両方の測定システム確認が可能。
自社設備とその先のお客様への測定結果に安心をプラス。

電磁波シールド材イキソルメッシュ

オプション
計測器の
リファレンスに。

放射・伝導ノイズ コムジェネレーター
(ネクステム株式会社)

放射/伝導エミッション両方の測定システム確認が可能。自社設備とその先のお客様への測定結果に安心をプラス。

サイトリファレンス
ジェネレーター
SRG-RC-1006-2

W130mm×D130mm×H52mm
標準価格400,000円(税別)

放射・伝導ノイズ コムジェネレーター(ネクステム株式会社)
放射・伝導ノイズ コムジェネレーター(ネクステム株式会社)ご使用例
  • – 電波暗室、電磁波シールドルームのデイリーチェックをすぐに簡単に行えます。
  • – 測定結果に信頼性を付与できます。
  • – 伝導ノイズ源と放射ノイズ源を1つのユニットに格納。ダイヤル操作で簡単に切り替えが可能です。
  • – 3種類の周波数ステップをダイヤル選択可能
    (9kHz/150kHz/30MHzステップ)
  • – AC駆動のためバッテリー充電の必要ありません。

開発の時間と費用はもっと減らせます。

手軽で安価な電磁波シールド材イキソルメッシュでスピーディーな環境構築を。

  • ◎エンジニアの机の上や研究所の空きスペースに、必要な時にすぐ電磁波シールド空間を作れます。
  • ◎高い電磁波シールド性により信頼性の高い評価が可能です。
  • ◎使い終わったら、コンパクトに折り畳めます。

その結果…

富山電気ビルの電磁波シールドテント

余ったご予算で、優れた計測器を使った信頼性の高い計測をご提案します。

余ったご予算で、優れた計測器を使った信頼性の高い計測をご提案

余ったご予算で、優れた計測器を使った信頼性の高い計測をご提案

電磁波シールド材イキソルメッシュ標準仕様 ボックスは選べる6つのラインアップ

富山電気ビルの電磁波シールドテント

  形式 サイズ(WDH mm) 外部アクセス
小型デバイスやモジュールに(終了) DTM-333(終了)
ノートPCが入るサイズ DTM-555 500×500×500 Φ50mm×L500mm
デスクトップ上最大サイズ DTM-888 800×800×800 Φ50mm×L500mm
屈んで人が入れるサイズ TM-111 1000×1000×1000 Φ50mm×L500mm
余裕の電磁波シールド空間タイプ TM-222 2000×2000×2000 Φ50mm×L500mm
最大サイズ TM-333 3000×3000×3000 Φ50mm×L500mm
    ※DTM-333の製造は終了しました。
  • ◆デスクトップサイズ~人が数人入れるサイズまで広範囲でカバー。
  • ◆中に入れるターゲットのサイズに合わせてお選びやすくなりました。
  • ◆標準品ならではの安価設定。
  • ◆透視性重視の1重タイプ・高パフォーマンスの2重タイプからお選びいただけます。

電磁波シールド材イキソルメッシュ標準仕様 チューブは選べる3つのラインアップ

富山電気ビルの電磁波シールドテントと電磁波シールドチューブ

形式 サイズ(直径) 長さ その他のサイズ
CTM-50-1(2) 50mm 5m単位 ご要望により製作します。
CTM-70-1(2) 70mm 5m単位 ご要望により製作します。
CTM-100-1(2) 100mm 5m単位 ご要望により製作します。
  • ◆もう金属箔をグルグル巻く必要はなく、ケーブルにそのまま巻いてファスナーで閉じるだけ。
  • ◆ボタンやフック、マジックテープの面倒な施工も必要ありません。
  • ◆柔らかい電磁波シールド材イキソルメッシュは施工後のケーブルの引き回しも簡単に行えます。
  • ◆文房具のはさみで簡単にカットできますので、お好きな長さでご使用できます。
  • ◆カットした複数のチューブをファスナー同士で接合することにより、より太いケーブルに適用できます。

電磁波シールド材イキソルメッシュ標準仕様 生地だけでもご利用いただけます

電磁波シールド材料イキソルメッシュ

  • ◆電磁波シールド材イキソルメッシュは生地だけでもご利用いただけます。
  • ◆ターゲットに被せて簡単に何度も使えます。
  • ◆規定寸法を超える場合はご相談ください。対応可能です。
  • ◆ほつれ防止として、縁の縫製も承ります。

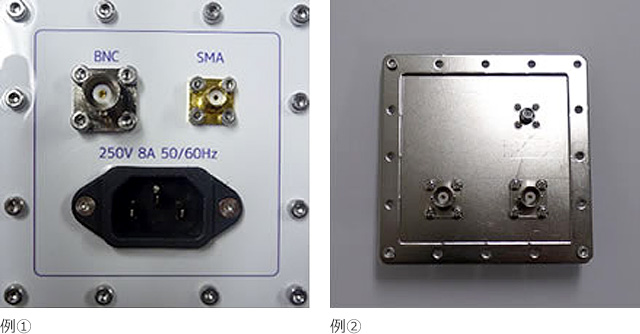

電磁波シールド材イキソルメッシュは縫製可能です。その他カスタム加工も各種承っております。

  • ターゲットの寸法
  • 開口部分
  • 引込みケーブル位置
  • その他

お客様の仕様に合わせてカスタマイズが可能です。

電磁波シールドテントなどの画像。

お客様の声。

電磁波シールドテントの実験の様子

芝浦工業大学 工学部 電子工学科 工学博士 杉山准教授様☆☆☆☆☆

【強い潜在電界の中でのアンテナ測定に、遮蔽性の高さと形状のフレキシビリティが決め手】

地デジ再送信の研究を進めておりますが、電波暗室が無いため、強い潜在電界がある中で、アンテナ測定に苦労しておりました。そこで、電磁波シールド材イキソルメッシュ遮蔽性の確かさと形状のフレキシビリティに魅力を感じました。また、安価である事にも満足しております。
迅速なご対応とイメージパースによりご提案によりスムーズに納入していただきました。
実際に導入してみると、遮蔽は完全です。
ファスナーを閉じる事によって外部からの電波を完璧に遮ってくれます。
アンテナ測定もでき、これから改良版の製作を進める予定でおります。
